RS232，RS485，RJ45，以及Modbus协议傻傻分不清晰？看完那篇名顿开！

设想曲流电源，它的输出端插座接口有三个管脚，别离是正极、负极和接地极。响应地，负载的插头也应当有三个管脚与电源侧逐个对应，如许才气准确地获得电能供给。

留意到那里有三个必需满足的前提：

第一是插头和插座管脚的外形、大小和插针曲径及长度必需逐个对应，不然无法完成接插操做。那一点规定了插头组合的物理构造和管脚定义。

第二是电源的输出电压值必需满足载侧的需求值，不然无法完成电参量的要求。那一点决定了插头组合的电平标准。

那三点其实就是电源插头组合在物理层面上的标准性协议。

再看通信接口。在有关计算机信息交换的ISO/OSI模子里，物理层是更底层（第一层），它规定了接口的机械外形、接口管脚定义、接口电安然平静字节格局。

那里的字节格局，指的是一个字节中有几个数据位，有几个起始位/停行位，有几个奇偶校验位。一般地，一个字节有8个数据位，1个起始位（停行位），和1个奇偶校验位。留意：起始位和停行位能够合并。

再看通信接口和通信收集的工做造问题。

当我们拿手机挂德律风时，我们发现通信两边在通话的同时也能够接听，那叫做全双工（双向工做造）；若是说话的时候不克不及听，而接听的时候不克不及说，但任何一方都具有说和听的才能，也即对讲机的通话型式，那叫做半双工。

RS422接口和RS232接口是全双工接口，而RS485则是半双工接口。

关于半双工接口，显然需要有通信的倡议者，所以RS485接口和收集必然具有主站和若干从站，而且从站的数量也有规定。一般地，从站的数量是32个。

RS485主站与从站的关系问题，看似只是通信工做造的差别，其素质是通信各方对通信总线控造权的合理分配。

我们再看总线毗连问题。

我们仍是以电源为例。我们能够从电源引出一条主干线，然后再并联若干个歧路并别离送到若干个负载。只要满足电源的功率要求，显然那是可行的。

若是我们用同样的办法来引出RS485的通信线，能否可行呢？谜底能否定的。我们必需从通信主站先引一条线到第一个通信子站，再从第一子站引第二条线到第二子站，如斯轮回曲到最初一个子站。在通信线的末端，还要配一个末端电阻。在那条通信线路上，任何一点若是发作断路，则后续的通信链路上的通信也就断了。那种接线办法形象地被称为菊花瓣毗连办法，或者链形毗连办法，而电源的接线办法则被称为星形毗连办法。

我们发现，从电器接线来看，链路是并联的。但从通信来看，链路是菊花瓣的，属于一个接一个的有次序的毗连。

如今我们能够总结一下了：

RS485的总线收集接线体例必需是链形菊花瓣的接线体例，而且属于半双工的通信体例；RS232是点到点的接线体例，属于全双工通信。不论是RS232接口，仍是RS485接口，它们必需契合物理层的通信规约。

再看MODBUS-RTU通信协议：

有了物理层通信接口，是不是就能通信呢?谜底能否定的。物理层通信接口只是使得通信两边具备通信前提罢了。但若两边说的话谁都听不懂，或者通信两边的说话体例及语法构造不相符，显然那也无法通信。

在OSI模子中，物理层之上是数据链路层。MODBUS-RTU协议就是数据链路层协议，只要通信两边都接纳了MODBUS-RTU协议，则能确保通信语言是两边都能听得懂的语句格局。

留意那里的词汇“语句”。物理层定义的是字节，相当于语言中的字，数据链路层则把字节组织成语句，也即帧。帧规定了通信两边所用语句的语法构造。

MODBUS也是主从式的。和物理层的总线控造是一样的，那里的主从关系，就是对通信总线的控造权做了规定。主站先下达号令，占用总线；接着把总线空置，交给从站去写回应码；从站完成后，再把总线还给主站。

如今我们来看看ISO的HDLC规定的帧构造，也即通信语句的语法构造，如下：

在MODBUS通信协议下，差别的号令功用码它的帧构造不尽不异。关于读存放器号令，MODBUS的主站帧构造是：2个字节的地址码，1个字节的功用码，2个字节的数据地址码，2个字节的CRC校验码；MODBUS的从站回应帧构造是：2个字节的功用码，1个字节的回应区字节总数，N个字节的回应数据，2个字节的CRC校验码。

固然物理层协议与数据链路层协议差别，但数据链路层协议的施行必需成立在通信两边物理层毗连已经契合要求，而且已经能够无障碍地实现信息交互的根底上。

那个规则在ISO/OSI模子的七层协议中必需完全彻底地得到施行。在ISO/OSI模子中，通信两边的低条理协议必需为上层协议成立通明的无毛病的毗连和信息交换关系。也就是说，各条理的上下级关系必需是绝对的。

从数据链路层再往上，就是收集层了。它的使命是构成现场总线的信息交换网。

收集层的功用包罗：把通信帧打包成数据分组，然后把数据分组发送给对方。

因为通信两边的收集构造可能差别，于是关于同种网就需要用网桥来毗连，而异种网则需要用网关来毗连。

收集之间的信道可能有多条。数据分组在发送时有多种途径能够选择。负责选择途径的元件称为路由器。路由器不单决定了实在的数据交换收集途径，还能够构建虚拟的收集途径，还要决定命据分组的发送次序。因而，路由器是收集层中最复杂最关键的配备。

OSI模子中，把物理层+数据链路层+收集层合并称为现场总线，其通信接口就是8针的RJ45水晶头。显见，RJ45与RS232/RS485/RA422完全不是一回事。

收集层的数据分组是数据帧的组合。通俗地说，数据分组是一篇短文，或者是一页待传递的数据组合单位。

收集层在发送数据分组时，其路由问题和领受组合问题见下图：

我们看到收集层在通信时先由路由器确定路由途径，然后把分组发送到对方。对方领受到分组后，把分组按前后次序组合起来，再解包为现实文档。

指的留意的是：因为收集层有了路由器，因而收集层撑持星形收集构造。

如今我们来存眷一下ISO/OSI的7层模子，如下：

需要明白的是：从收集层再往上，各层之间发送的信息单元已经是完好的报文了。OSI模子也规定了报文的语法构造，限于篇幅赐与忽略。

值得留意的是：RS232/RS485/RS422通信接口以及它们的定义，长短常明白的。包罗管脚的电平，管脚的功用定义，以及接口在信息发送和领受信息时的数据流时序关系，那些都必需准确和严酷，不然就无法施行信息交换。

当PLC与某电力仪表交换信息，而且那些电力仪表契合RS485/MODBUS-RTU通信标准。我们要做什么事呢？

第一，我们按菊花瓣构造的通信链路要求去接线，将PLC的通信接口与N个电力仪表接口毗连起来。最初一个电力仪表的末端要配100欧的末端电阻。

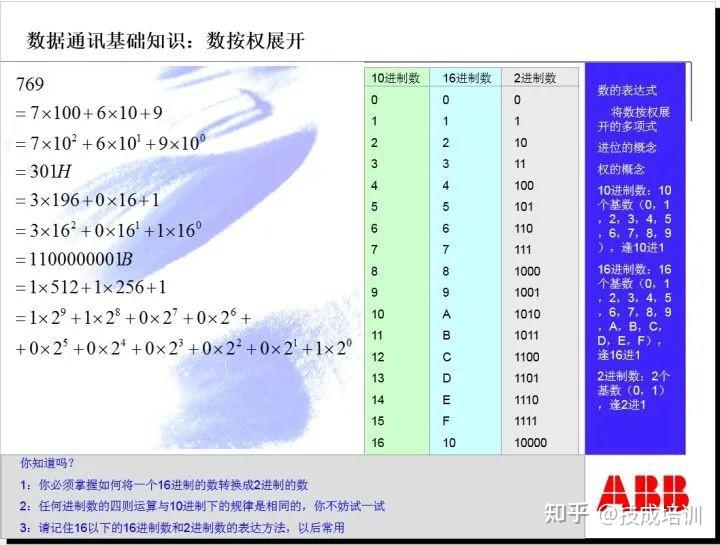

第二，我们把那N个电力仪表按地址递增的原则确定各自的地址，例如01H、02H、1FH等等。那里的H暗示是16进造，1F暗示16+15=31。

第三，我们在PLC编程软件中设定好电力仪表规定的通信速度。

第四，我们在PLC编程软件中按电力仪表的数据区地址码设定好MODBUS通信码，以及各个子站的轮回关系。

留意，那里的MODBUS通信码满足PLC的IEC 61131-3编程模块要求，一般的PLC梯形图没有此功用。梯形图满足IEC 61131-1要求，但不满足IEC 61131-3要求。

第五，在PLC的内存中开拓公用数据区，存放从电力仪表读取到并处置后的信息，以便让更高层的总站来读取信息。此数据区有一个名称，叫做数据点表，有时也简称通信协议。

最初，当然就是开机测试了。此中的内容良多，限于篇幅不再介绍。

我们来看一个在RS485收集上用MODBUS-RTU读取数据的例子，如下：

某电力仪表，地址是01H。在电力仪表内存第2000的位置上，放置了三相电流和三相电压等6个数据，每个数据占用两个字节，共12个字节。

此电力仪表的通信速度是9600bps。什么意思呢？bps暗示一个0/1，也就是比特，那申明每秒钟那条总线上能够发送9600个比特。我们已经晓得一个字节有8个数据位，1个起始位，1个奇偶校验位，刚好10位或者10个比特，所以，若是电力仪表的通信速度是9600bps，那么1秒钟就能够发送：9600/10=960个字节。

我们还晓得，主站的读数据的帧构造（下行帧）中，有1个字节的地址，1个字节的功用码，2个字节的内存地址，2个字节的数据数量，2个字节的CRC校验码，总共有8个字节，所以主站发送读数据MODBUS通信帧占用的时间是：8X10/9600=8.33毫秒。

关于本例，我们晓得MODBUS-RUT读数据的号令是0X03H，也即03号令。留意那里的写法：0X是字头，中间的03是号令，最初的H暗示是16进造。

详细通信帧的是：01 03 07 D0 00 06 C5 45，此中0X01H是地址，0X03H是号令，0X07D0H是内存地址2000，0X0006H暗示读取持续6个字，也即内存中的电流和电压参数，0XC545H是01 03 07 D0 00 06的CRC校验码。

那么电力仪表的回应帧（上行帧）的帧构造是：1个字节的地址，1个字节的功用码，1个字节的数据区字节数，12个字节的数据，2个字节的CRC校验码，总共17个字节，占用时间是：17X10/9600=17.7毫秒。

详细的仪表回应通信帧是：01 03 0C 00 64 0064 0064 00 DC 00 DC 00 DC D6 F5，此中0X01H和0X03H的意义同前，0X0CH暗示上传数据区有12个字节，0X0064H暗示A相电流为100A，后面的两组为B相和C相电流，均为100A，0X00DCH暗示A相电压为220V，其后两组为B相和C相电压，均为220V，最初0XD6F5H为CRC校验码。

从主站倡议下行通信帧，再期待10毫秒让从站回应，再领受到从站发还的上行通信帧，总历时为：

若是有31个不异的仪表期待主站逐个拜候，则主站从拜候第一个仪表起头，到最初回应完毕，总历时：

那里的1.12秒就是在通信速度为9600bps下那31台仪表的读数据轮回周期，且忽略了主站再次发送下行通信帧的期待时间，现实时间会略微再长一些。

相信，看到那里，各人对MODBUS-RTU下的通信帧应当有了较为深入的认识。

提醒各人：一个字有两个字节。一般地，字节只能用来表达8个开关量。但关于模仿量，则要用字来表达。例如电流1250A，16进造下是04E2H，要用2个字节才气表达完好。也因而，各类电力仪表中，模仿量都是用字来表达的。

以下是MODBUS的部门常用功用码，也即号令码：

以下是PLC在读取双投开关ASCO控造器的数据点表的下行和上行通信帧规范：

几个相关的问题解释一下：

1）有些现场总线，用令牌处理了总线的控造权问题。

各人很容易想到，若是从站有告急事项需要主站来办事，可是MODBUS规定了轮询规则，比及本身的时候，可能会太迟了。于是许多现场总线就创造了一个特殊的工具，叫做令牌。令牌很短，只要一个字节，它能够很快地在总线上传递。令牌在各站点中传递，谁拿到令牌，谁就是主站，就能够发布信息。若是本站没有工作需要发布，就把令牌交给下一个站点，由此处理了总线占用问题。

2）当链路发作断路时，为了制止呈现通信中断，可接纳双主站办法。双主站（PLC的两个主站RS485接口）之间用握手线毗连，日常平凡主用RS485开通，而辅助RS485浮空。浮空的RS485固然接在总线上，但它处于高组态等效于完全离开。当发作断路时，从站确认后立即开统统信，从链路两端停止毗连通信。

有时，还采纳环状通信办法。限于篇幅，不做介绍。

3）MODBUS可工做在收集层，此时协议变成MODBUS-TCP，但仍是契合主从构造。

4）MODBUS协议是美国莫迪康公司创造的，该公司的目标是：MODBUS协议为不收费的公开协议。后来莫迪康公司被施耐德公司收买了，施耐德公司继承了莫迪康公司的做法，MODBUS是不收费的公开协议。既然MODBUS已经成为施耐德的协议，施耐德把它延伸到收集层，构建了收集层的MODBUS-TCP协议，以及内部公用的MODBUS-PLUS协议。限于篇幅，关于那两个协议的描述此处从略。

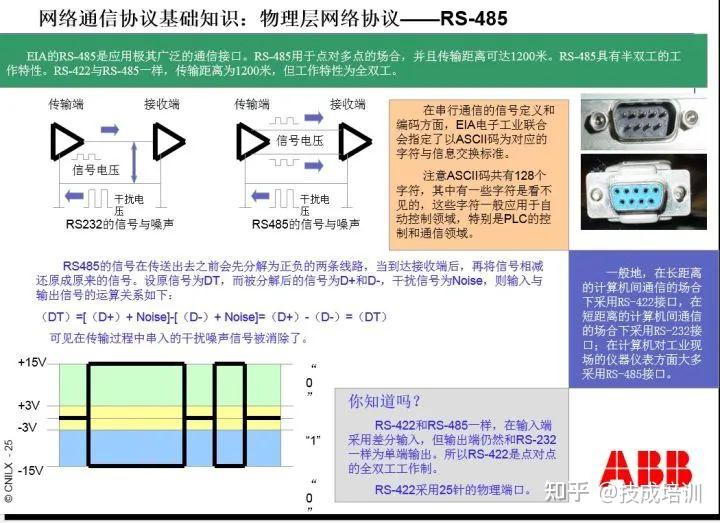

5）关于RS232和RS485的区别

学过模电和数电的人都晓得差分电路。差分电路具有共模按捺比，可以消弭共模误差。RS485接口就具有此特征。因而RS232接口的传输间隔仅为十几米，而RS485/RS422接口的传输间隔为1200米。

我们从图中看到，固然RS232和RS485接口的外形是一致的，但它们的性能和信息交换形式差别，因而抗干扰才能也差别。

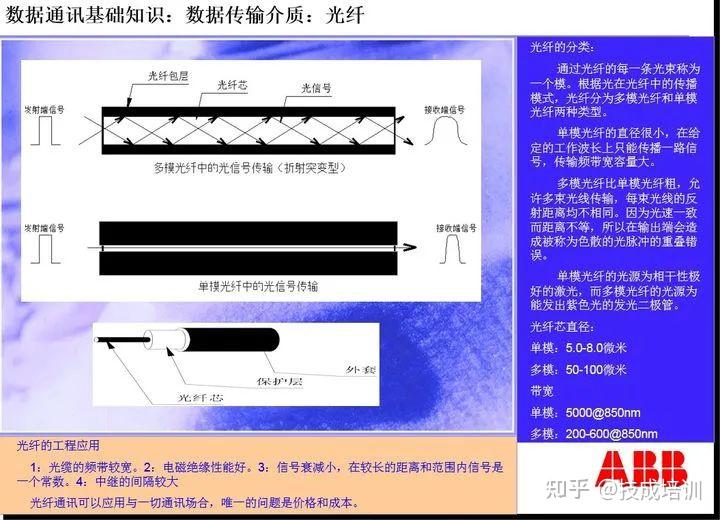

6）当间隔很长的时候，RS485接口还能够接入光纤，但需要装备1对光纤转换器。之所以要1对，是因为此中一只用于电转光，而第二只则用于光转电。光纤收发器中间的通信介量就是光缆或者光纤。（留意哦，光纤是光缆的芯线，不要认为是两种工具）

光纤分为单模和多模。单模的光纤较细，光在传输过程中反射较少，因而失实小，其传输间隔可达15km以上；多模的光纤较粗，光在传输过程中反射较多，因而失实大，其传输间隔为1.5km。

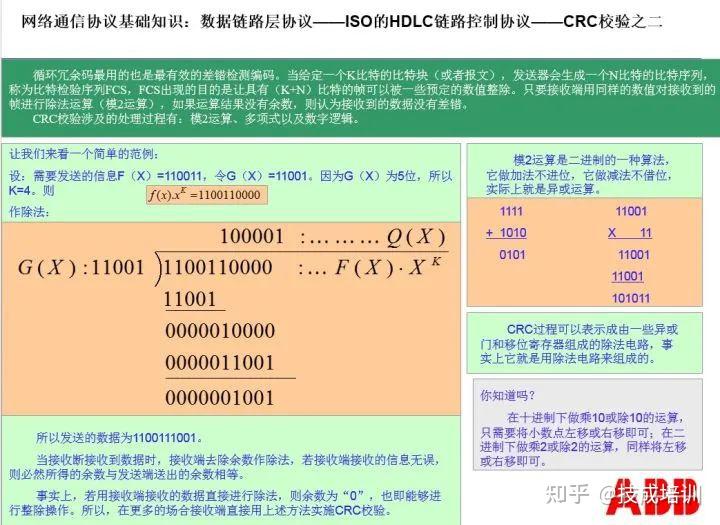

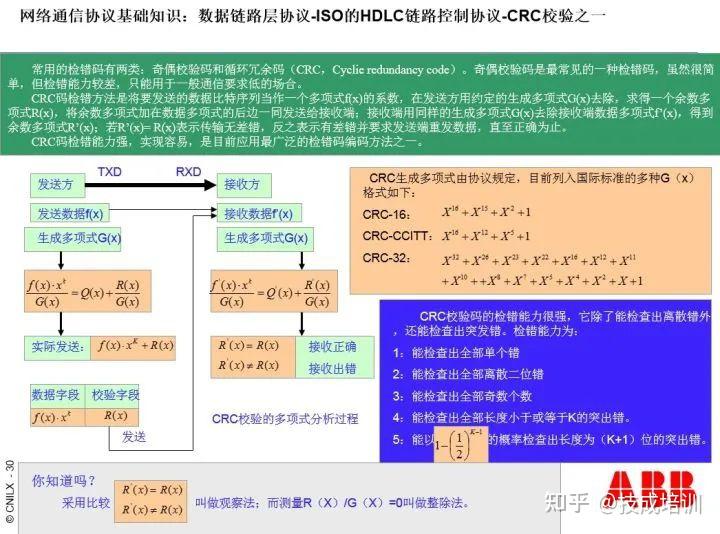

7）CRC校验码是二进造不借位的除法，用以做领受信息能否出错的查验。

留意那里的f(x)就是除去CRC校验码的MODBUS通信帧，除数是CRC16。帧中的CRC是运算后的余数。

主站在发送帧之前，把帧先做CRC计算，再把CRC运算的余数附在帧尾发送给从站。从站领受到帧后，先对帧除去CRC的部门做CRC运算来查验能否准确，若不准确，从站要求主站重发。

同理，当从站发送信息给主站时，主站也按照CRC来查抄数据的准确性。若发现错误，则要求从站重发。

8）关于MODBUS-RTU、MODBUS-ASC和MODBUS-TCP

若是MODBUS中字节表达数据的体例采纳BCD码，则被称为MODBUS-RTU；若是MODBUS中字节表达数据的体例采纳ASCII码，则被称为MODBUS-ASC；若是MODBUS运行在收集层上，则被称为MODBUS-TCP。

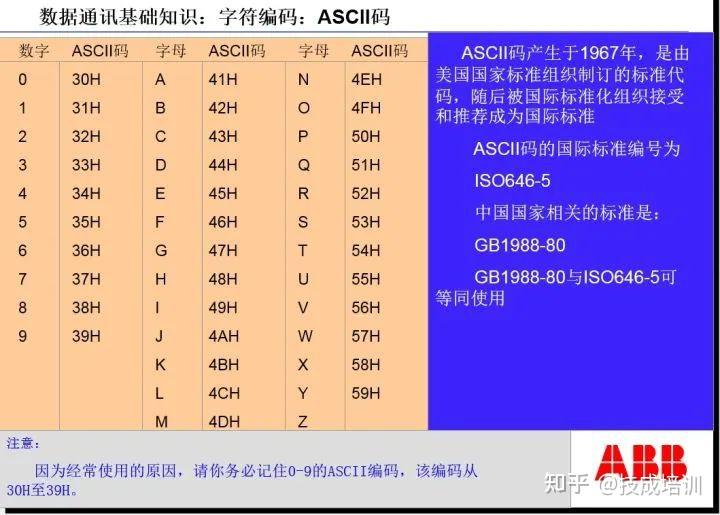

ASCII码的内容如下：

MODBUS在现实利用中，大大都都接纳BCD码，因而MODBUS-RTU得到普遍应用。

BCD码如下：

值得留意的是：在协议利用中，数据帧中的数值都是用16进造数来表达的。例如100A电流写成0X64H，而380V电压则写成0X17CH。

9）关于RS485收集利用的双绞通信线和接地

我们晓得，两条平行的线缆之间会有散布电容，而散布电容会削弱信号的强度。为了消弭散布电容，通信线的两条平行线需要按必然长度互相扭转对绞，那种线被称为双绞线。双绞线的对绞长度有标准，它与通信速度亲近相关。在现实利用时，要按通信速度来选择适宜的双绞线。

双绞线的外层有屏障层。屏障层必需单点接地，不得在线头线尾同时接地，避免地电流流过引起干扰。在现实布线时，采纳各线段独立接地，切忌接纳所有线段的屏障层前后毗连同一接地的做法。

10）关于菊花瓣的通信链路毗连体例

绝对的菊花瓣链形收集是不存在的。事实上，我们用菊花瓣链形接线办法构建的通信收集中，各个节点是接线端子，由接线端子通过双绞线毗连到各个子站，那些双绞线就构成了类似的星形构造，我们无妨把那种接线体例称为链形收集下的准星形接线。

在工程理论中证明，准星形接线的长度不得超越70cm。一旦超越，则可能呈现通信不不变形态。

事实上，70cm也成为行业中的一条不成文的量检标准。

100欧末端电阻在通信速度低时可加可不加，但当通信速度较高时（高于19.2kbps），建议必然要加。例如PROFIBUS下的RS485收集，末端电阻已经植入末端设备中，只需拨动开关即可参加或者撤离。

末端电阻的用处是吸收反射波。

我们在两棵树间紧紧地绑上一根绳子，接着敲击绳子的某一侧，我们会看到有传导波向另一端传去，并能看到反射波。若是敲击的频次恰当，则在绳子中间呈现波的不动点，那叫做驻波。

关于通信来说，不论是反射波仍是驻波，将严峻影响通信量量。末端电阻用于吸收反射波，而且可提拔最末子站的电平程度。

RS485和MODBUS那两个概念，都需要通过理论去掌握它们，单单凭着阅读文本，很难理解和掌握。若是那篇小文能给各人的理论活动带来好处，我会感应额外欣慰。
