对fluent应用软件的操做体例各方面，书柜即使过火呆板，十分大某种水平上课堂教学音频能够更好的帮你分析关键步调，展开详细的模仿，并解释每一步展开的意义和迫切性。做为fluent阿宝来讲，赖草教师的课能够自学一下。该专业课程适于零此根底的fluent学生，点选专业课程名称即可进入自学：《Fluent 2022此根底进阶英文版讲义105讲》，希望对诸位学生会有十分大的帮忙。
我做过几个关于烘烤的模仿，下面是单层烘烤的许多操做体例细节，为准。
此问题通过proe创建数学模子，gambit朋分分层，fluent展开排序。详细施行体例和成果阐发如下表所示：
1.创建数学模子
1.玻璃坩埚曲径约60mm，高度为90mm；
2.烘烤桨分为三层，下层为长瓣45°旋翼式烘烤器，轮轴曲径约50mm，桨厚1mm，长度7mm，烘烤轴曲径约8mm；下层为长瓣曲叶桨，轮轴曲径约35mm，桨厚1mm，长度5mm；
3.下层烘烤桨离坩埚底部2mm。
可视化如下表所示图右图：
图1
求出stp文档，复造到gambit展开分层朋分。
2.朋分分层
1.将stp文档复造到gambit，如图2右图，颠末前处置后，先潜伏烘烤桨，对坩埚展开分层朋分，然后潜伏坩埚，依次对下层和下层烘烤桨朋分分层，如图。
图2
2.分层生成孔利耶查抄和分层量量，断章取义度尽可能低许多。
图3
3.拉普拉斯的增设
坩埚全数增设为静域，记做stator，三层烘烤桨增设为动域，依次记做rotor1、rotor2；动域与静域接触点增设为interface（总共有5对interface），烘烤轴、烘烤桨、坩埚壁及坩埚底全数增设为wall，坩埚表层增设为自在表层symmetry，其余表层增设为内表层interior。
4.求出msh文档，引入fluent12.0中展开排序。
3.解排序
1. 将msh文档复造到fluent12.0（投入利用3D）中，展开最后增设:
⑴．check分层，查抄和有没有负体积； ⑵．Scale分层，转换下层单元；
⑶．将输出功率下层单元由rad/s改成rpm； ⑷．优先选择screening，重力加速度标的目的为Z轴负向,如图4(a)；
⑸．下同分层，晓得呈现图4(b)右图。
图4
2.数学模子增设：
⑴．Branne流数学模子multiphase优先选择vof两相流数学模子，显式排序体例，如图5；
图5
⑵．涡流数学模子优先选择k-epsilon（2eqn）数学模子，尺度梁柱函数，如图6.
图6
3.质料增设：从质料数据库中调取液体水，如图7。
图7
4.拉普拉斯增设（如图8）：
⑴．动域rotor1、rotor2优先选择的moving
type为MRF，speed增设为500rpm；⑵．静域连结默认的stationary，speed为0；
⑶．桨blade1、blade2的wall
motion优先选择moving
wall，motion优先选择relative
to adjacent cell zone，rotational，speed为0；⑷．轴shaft的wall
motion优先选择moving
wall，motion优先选择absolute，rotational，speed为500；
图8
5.接壤面确实定：总共5对，定义为aa，bb，cc，dd，ee，如图9。
图9
图10
6.恰当调试欠败坏因子，包管迭代成果收敛，如图10。
7.对all
zone展开初始化。8.增设水位高度：
⑴．抓取一个区域，x标的目的区间为[-30,30]，y标的目的区间为[-30,30]，z标的目的区间为[0,50]，即增设坩埚内50mm水位高度，adapt后mark，如图11；
图11
⑵．Mark后展开patch，优先选择water，value输入1，优先选择register，如图12。
图12
9.创建辅助平面，如图13右图，创建x、y、z标的目的各一个.
图13
10.增设检测（生成动画）
⑴．在solution
animation中增设active
name为water
phase，
即检测水的体积分数变革情况，帧数设为1，优先选择time
step，进入define增设，如图14；
图14
⑵．Storage
type优先选择PPM
Image，开启第二屏检测，display
type优先选择contours，如图15，进入contours界面展开增设；
图15
⑶．Contours界面增设：option优先选择filled和draw
mesh，draw
mesh中edge优先选择outline，surface优先选择两桨blade1、blade2、轴shaft和辅助y平面；优先选择phase—volume
fraction—water，即暗示水的体积分数相图；能够恰当调理levels的值，较低的值能够使得条理更明显，但不宜过低，如图16、17。
图16
图17
⑷．增设完成后display，屏显如图18右图。
图18
11．增设主动保留：增设10步一存，如图19。
图19
12．增设迭代步长和次数：增设迭代步长为0.1s，迭代次数为500次，每步迭代更大次数为20次（默认），如图20。
图20
13.全数增设后先保留所有case&data，然后展开排序（500步大约半天时间，渐渐等吧~）。
4.成果后处置及阐发
1.用fluent12.0自带的后处置东西或者tecplot

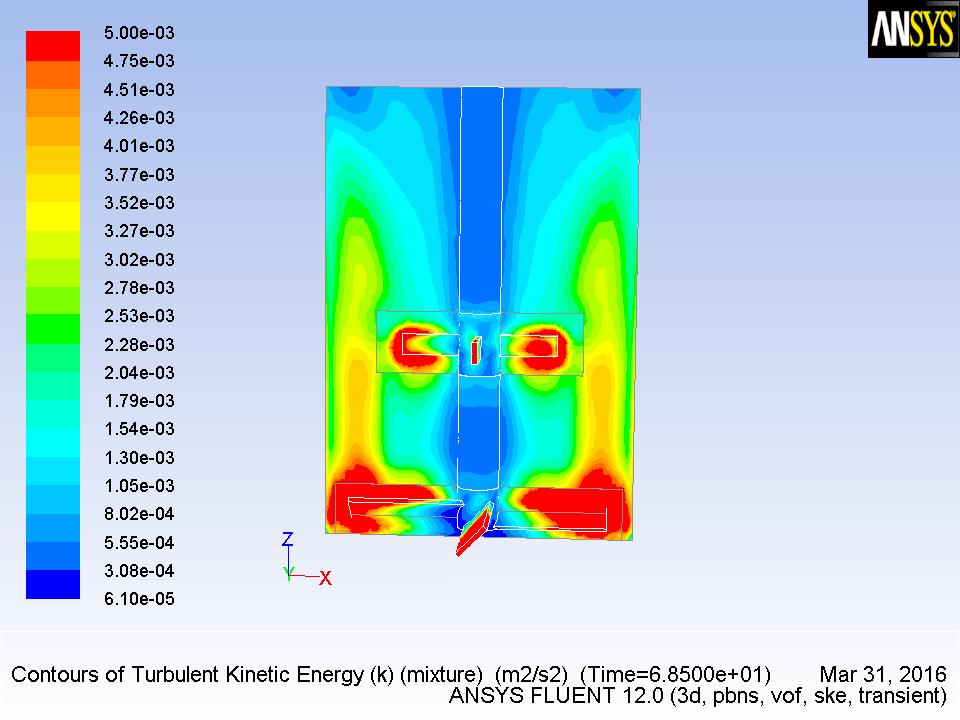

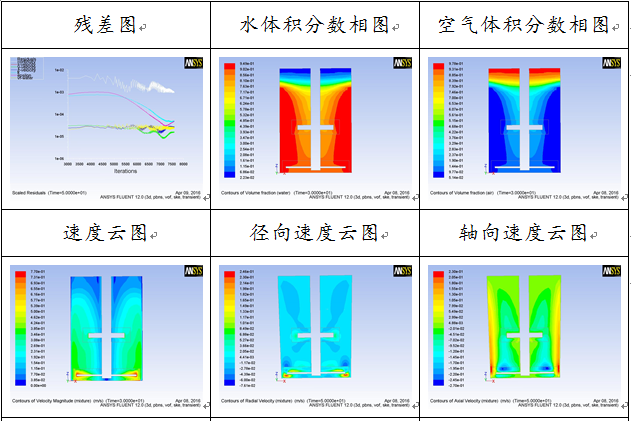

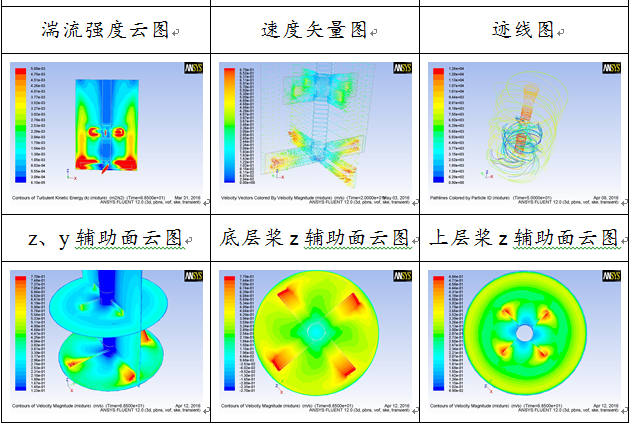

9.0对排序成果展开简单的后处置，得到一系列云图、矢量图、残差图以及迹线图，如附录右图。2.按照涡流强度云图（如图21），能够清晰的看到：不论是何种形式的桨，在烘烤过程中，次要受力点都集中在轮轴的叶头上（红色区域），受力矩更大的处所也是叶头，并且鄙人层桨展开烘烤的同时，下层桨的扭转起到了突破鸿沟层内活动规律的感化，使得鸿沟层内流体运动不再具有对称性，烘烤愈加杂乱无章，混合愈加平均，传热传量速度加快，那也是增设单层桨的长处所在，是混沌理论强化烘烤过程的重要内容之一。
图21
[注]：其实烘烤模仿用滑移分层更好，希望题主能够本身尝尝！
